CONTROLADOR HIDRÁULICO HB-22 – 30 À 1800N
Descrição rápida

Controlador Hidráulico
HB-22

Descrição do produto

Download dos arquivos em 3D:   .step



OPÇÕES DE AMORTECIMENTO

P = Amortecimento em ambos os sentidos.

M = Amortecimento somente para o movimento de tração.

N = Amortecimento somente para o movimento de compressão.

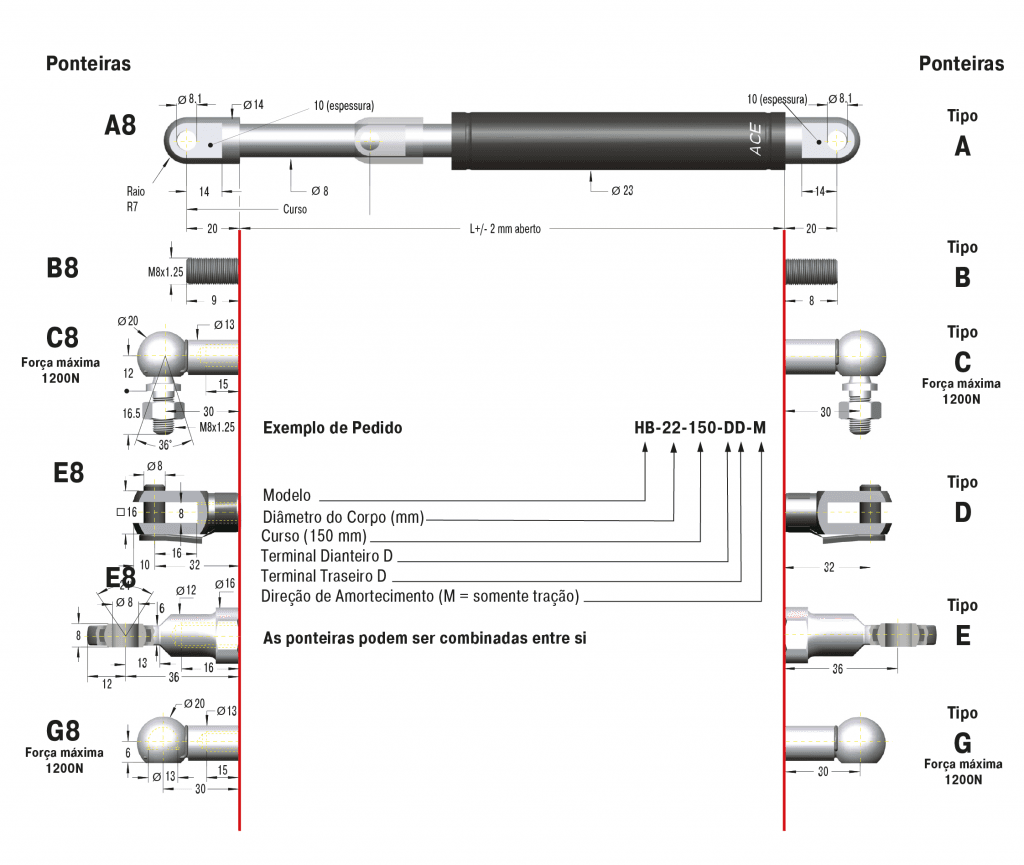

Dimensões em mm.

MODELO CURSO (mm) L (aberto)(mm) Máx. Força de Compressão (N)
HB-22-50 50 150 1800
HB-22-100 100 250 1800
HB-22-150 150 350 1800
HB-22-200 200 450 1000
HB-22-250 250 550 1000





Dados Técnicos

Montagem: pode ser montada em qualquer posição.

Ajuste: Puxe a haste até o final do curso, com a mesma posição totalmente avançada gire-a no sentido horário ou anti-horário, até encontrar uma posição de encaixe do pino. Encontrada a posição de encaixe, gire a haste no sentido horário para aumentar a força ou anti-horário para diminuir a força. Se durante o giro perceber resistência, significa que chegou ao final da regulagem. Pare imediatamente para evitar danos ao produto.

Parada Mecânica: É recomendável que se faça um batente de 1 a 1,5 mm antes do final do curso.

Curso Livre: Aproximadamente 20% do curso não tem atuação.

Força fornecida: 30 à 1800N

Material: Tubo externo: Em aço com pintura a pó. Haste: Tratamento em cromo duro. Ponteiras: Aço zincado.
