| Com Reservatório – Exemplos 1-4 | |||
| Modelo | Utilizado | Válvula Unidirecional | Ø min. do tubo de conexão (mm) |
| A01 | MCA, MAA, MLA33… | CV 1/8 | 4 |
| A01 | MCA, MAA, MLA45… | CV 1/8 | 6 |
| A03 | MCA, MAA, MLA64… | CV 1/4 | 8 |
| A0691 | CAA, AA2… | CV 1/2 | 15 |
| A0691 | CAA, AA3… | CV 1/2 | 19 |
| A082* | CAA4… | CV 3/4 | 38 |
*Detalhes do modelo A082 sob solicitação.
| Com circuitos de Recirculação – Exemplos 5-6 | |||
| Modelo | Utilizado | Válvula Unidirecional | Ø min. do tubo de conexão (mm) |
| A03 | MCA, MAA, MLA33… | CV 1/4 | 4 |
| A03 | MCA, MAA, MLA45… | CV 3/8 | 6 |
| A0691 | MCA, MAA, MLA64… | CV 1/2 | 8 |
| A082* | CAA, AA2… | CV 3/4 | 15 |
| A082* | CAA, AA3… | CV 3/4 | 19 |
| A082* | CAA4… | CV 3/4 | 38 |
*Detalhes do modelo A082 sob solicitação.

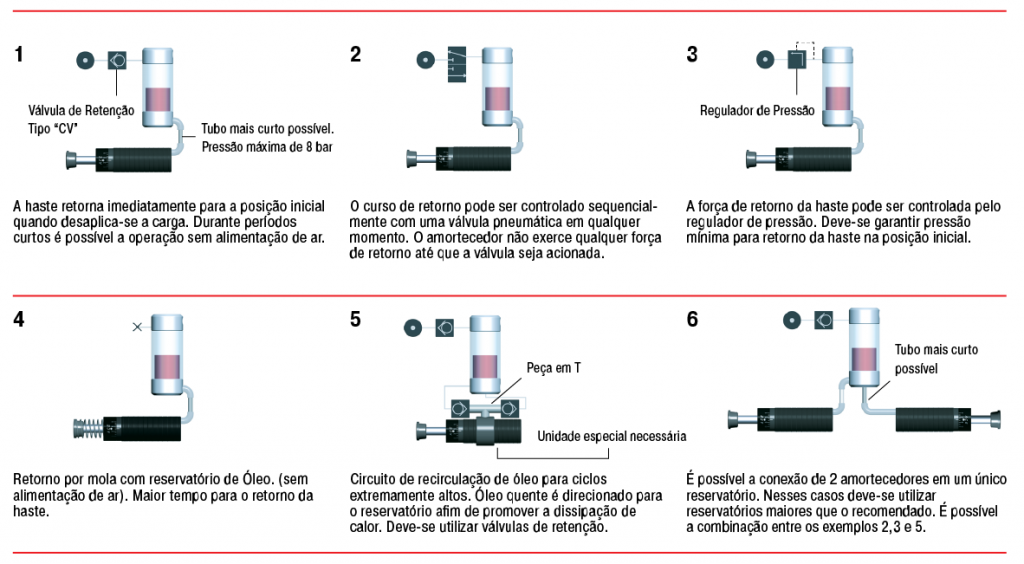

EXEMPLOS DE CONEXÃO COM RESERVATÓRIOS DE AR/ÓLEO
Reservatórios de ar/óleo sugeridos de acordo com os valores nominais de W4.
