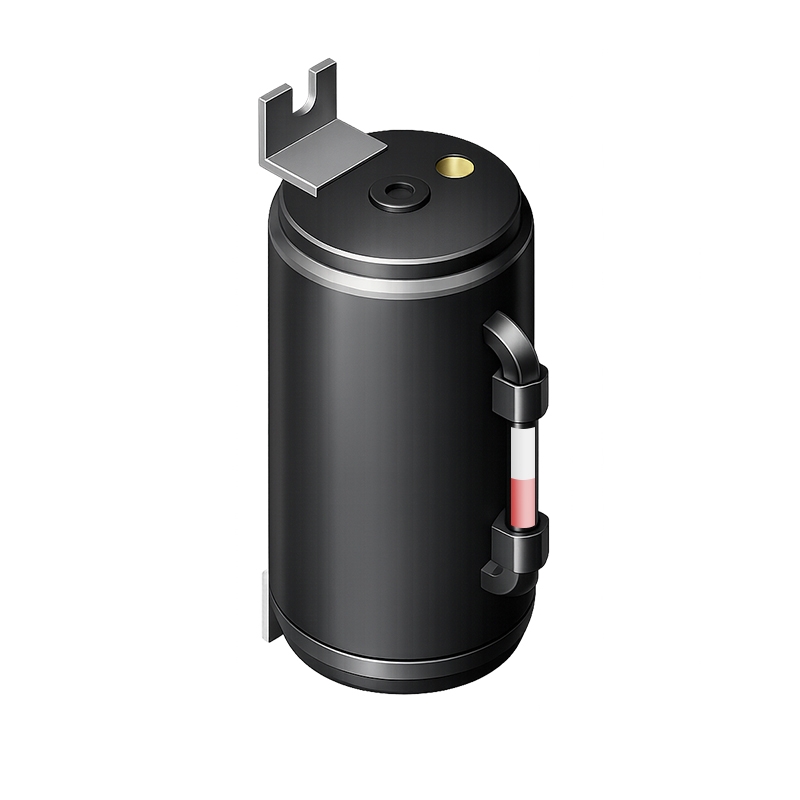

Reservatório de Ar/Óleo

Com Reservatório – Exemplos 1-4
Modelo Utilizado Válvula Unidirecional Ø min. do tubo de conexão (mm)
A01 MCA, MAA, MLA33… CV 1/8 4
A01 MCA, MAA, MLA45… CV 1/8 6
A03 MCA, MAA, MLA64… CV 1/4 8
A0691 CAA, AA2… CV 1/2 15
A0691 CAA, AA3… CV 1/2 19
A082* CAA4… CV 3/4 38

*Detalhes do modelo A082 sob solicitação.

Com circuitos de Recirculação – Exemplos 5-6
Modelo Utilizado Válvula Unidirecional Ø min. do tubo de conexão (mm)
A03 MCA, MAA, MLA33… CV 1/4 4
A03 MCA, MAA, MLA45… CV 3/8 6
A0691 MCA, MAA, MLA64… CV 1/2 8
A082* CAA, AA2… CV 3/4 15
A082* CAA, AA3… CV 3/4 19
A082* CAA4… CV 3/4 38

*Detalhes do modelo A082 sob solicitação.


Fale com nossos especialistas



EXEMPLOS DE CONEXÃO COM RESERVATÓRIOS DE AR/ÓLEO

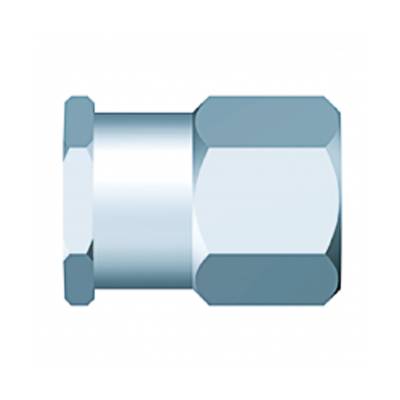

CV – Válvula para Reservatório

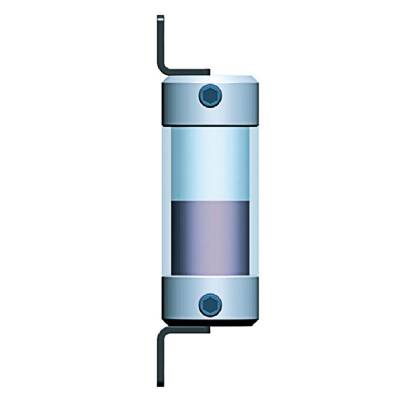

A0 1

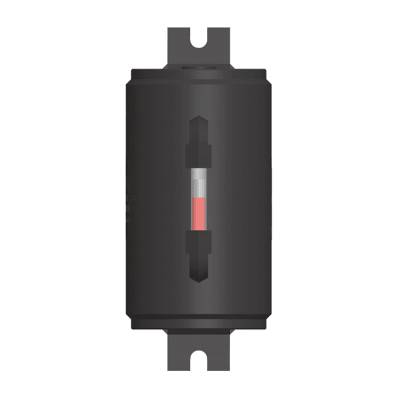

A0 3

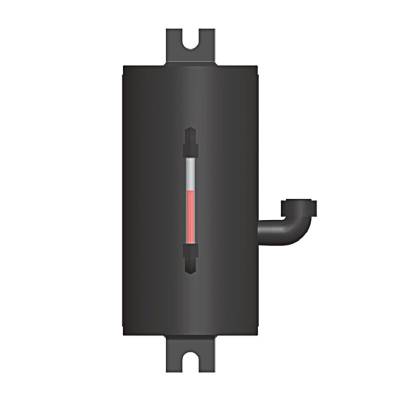

A0 691
