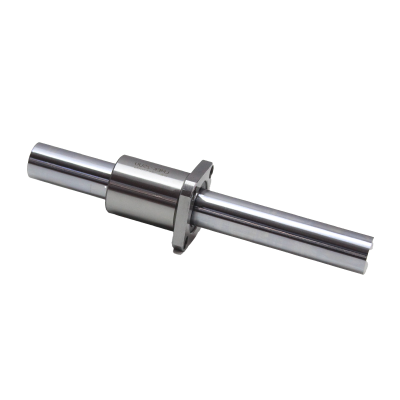

LMEK / LMEK-L

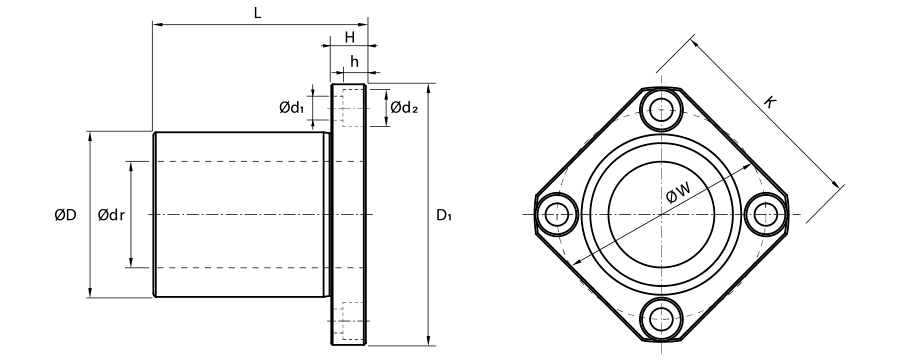

Modelo LMEK

Dimensões em mm.

Modelo
dr
D
L
D1
H
W
K
D1
D2
h
n*
 Capacidade de Carga (N) Peso (g)

Tolerância

Tolerância
 Dinâmica Estática
LMEK 8 UU 8 +0,008  0 16 0  -0,008 25 32 5 24 25 3,4 6,5 3,3 4 260 400 44
LMEK 12 UU 12 +0,008  0 22 0  -0,009 32 42 6 32 32 4,5 8 4,4 4 410 590 86
LMEK 16 UU 16 +0,009  0 26 0  -0,009 36 46 6 36 35 4,5 8 4,4 5 770 1.170 120
LMEK 20 UU 20 +0,009  0 32 0  -0,011 45 54 8 43 42 5,5 9,5 5,4 5 860 1.370 184
LMEK 25 UU 25 +0,011  0 40 0  -0,011 58 62 8 51 50 5,5 9,5 5,4 6 980 1.560 335
LMEK 30 UU 30 +0,011  0 47 0  -0,011 68 76 10 62 60 6,6 11 6,5 6 1.560 2.740 545
LMEK 40 UU 40 +0,013  0 62 0  -0,013 80 98 13 80 75 9 14 8,6 6 2.150 4.010 1.185

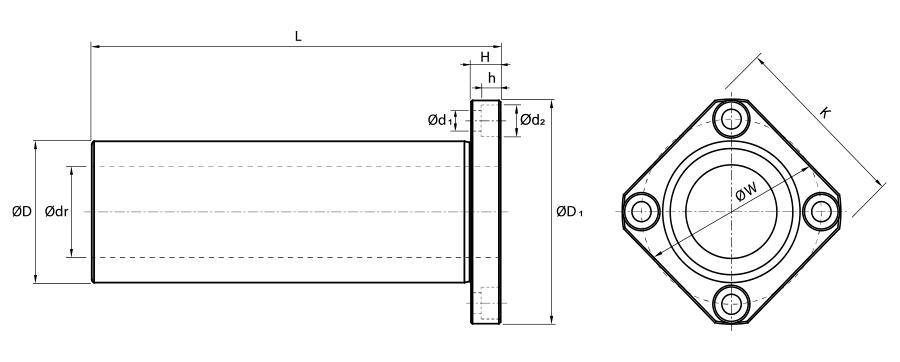

Modelo LMEK-L

Dimensões em mm.

Modelo
dr
D
L
D1
 H W K D1 D2 h n* Capacidade de Carga (N)
Peso (g)

Tolerância

Tolerância
 Dinâmica Estática
LMEKL 8 UU 8 +0,009  0 16 0  -0,009 45 32 5 24 25 3,4 6,5 3,3 4 430 780 53
LMEKL 12 UU 12 +0,009  0 22 0  -0,009 57 42 6 32 32 4,5 8 4,4 4 650 1200 100
LMEKL 16 UU 16 +0,011  0 26 0  -0,011 70 46 6 36 35 4,5 8 4,4 5 1230 2350 187
LMEKL 20 UU 20 +0,011  0 32 0  -0,011 80 54 8 43 42 5,5 9,5 5,4 5 1400 12750 260
LMEKL 25 UU 25 +0,013  0 40 0  -0,013 112 62 8 51 50 5,5 9,5 5,4 6 1560 3140 515
LMEKL 30 UU 30 +0,013  0 47 0  -0,013 123 76 10 62 60 6,6 11 6,5 6 2490 5490 655
LMEKL 40 UU 40 +0,016  0 62 0  -0,015 154 98 13 80 75 9 14 8,6 6 3430 8040 1.560
