SCE / SBR / SBR-L

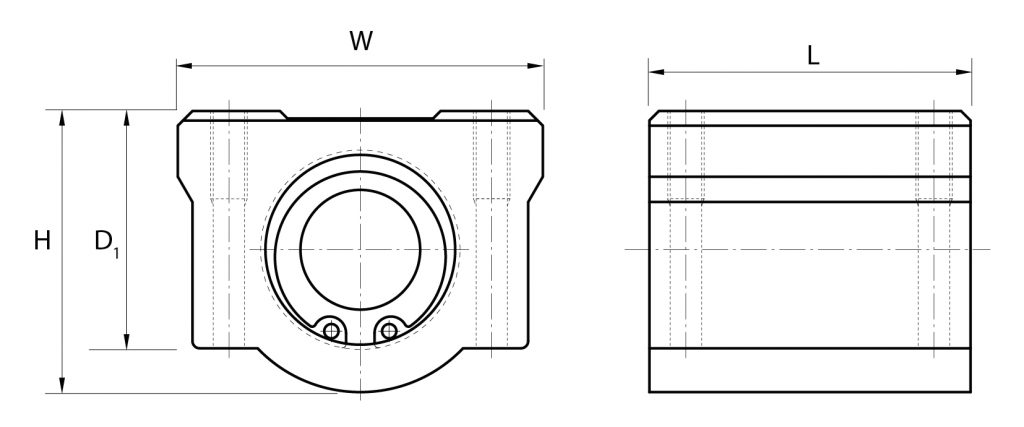

MODELO SCE

Dimensões em mm.

Modelo
H
D1
W
L
Capacidade de Carga (N)
Dinâmica Estática
30
24,5
44
39
510 784
SCE16-B 38,5 32,5 50 44 770 1.170
SCE20-B 41 35 54 53 860 1.370
SCE25-B 51,5 41 76 67 980 1.560
SCE30-B 59,5 49 78 76 1.560 2.740
SCE40-B 78 62 102 90 2.150 4.010

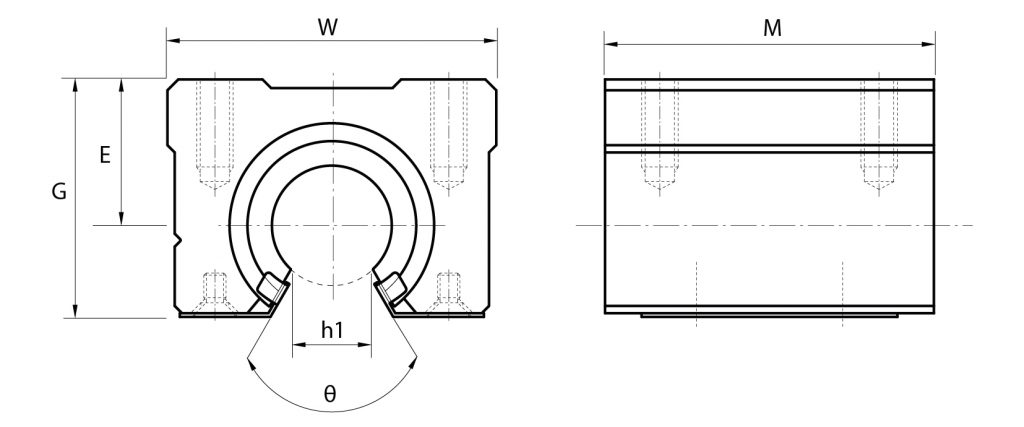

MODELO SBR

Dimensões em mm.

Modelo
G
E
W
M
h1
Capacidade de Carga (N)
Dinâmica Estática
27,5
17
40
39
8,5
80º 520 790
SBR16UU 33 20 45 45 11 80º 770 1.170
SBR20UU 39 23 48 50 11 60º 860 1.370
SBR25UU 47 27 60 65 12 50º 980 1.560
SBR30UU 56 33 70 70 15 50º 1.560 2.740
SBR40UU 72 42 90 90 20 50º 2.150 4.010

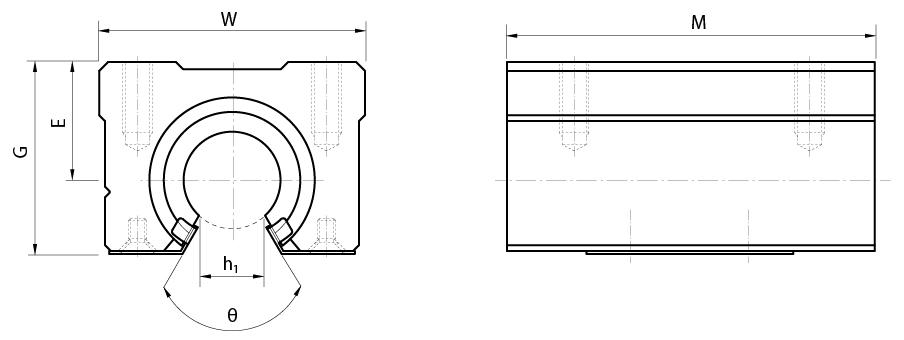

MODELO SBR-L

Dimensões em mm.

Modelo
G
E
W
M
h1
Capacidade de Carga (N)
Dinâmica Estática
SBR16LUU 33 20 45 85 11 80º 1.548 2.360
SBR20LUU 39 23 48 96 11 60º 1.764 2.740
SBR25LUU 47 27 60 130 12 50º 1.960 3.140
